電気工事士2種 令和7年上期 問48

問48

⑱で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6とする。
令和7年上期 第二種電気工事士試験 配線図

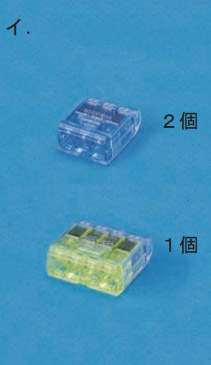

  1. 48_1.jpg/image-size:211×365

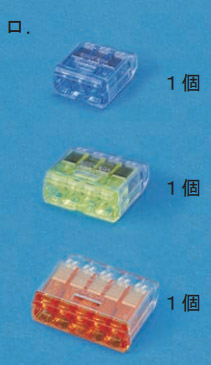

  2. 48_2.jpg/image-size:211×365

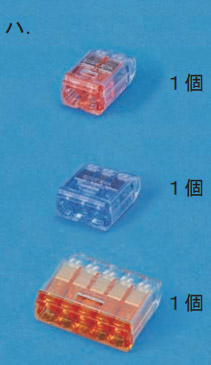

  3. 48_3.jpg/image-size:211×365

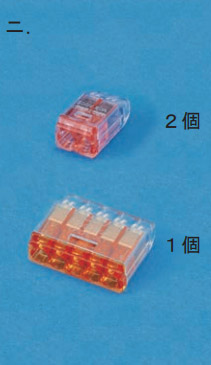

  4. 48_4.jpg/image-size:211×365
イロハニ
広告

正解　ロ

分野

科目：H - 配線図(その他)
細目：8 - ボックス内の接続

解説

当サイトではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。
  1. ボックス部から延びる各枝線の本数を確定する
  2. 電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する
  3. 接続点ごとに適切なスリーブ／コネクタを選定する

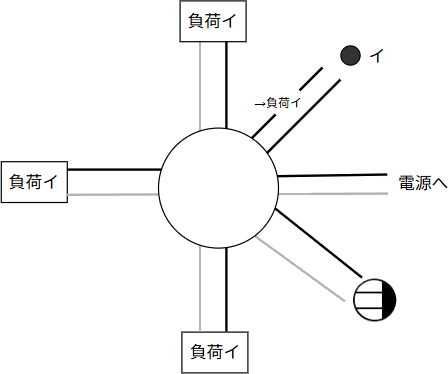

解答に必要な箇所のみ検討すると、本問では以下のようになります。
  1. [左/上/下側] 負荷イのみなので各2本です（スイッチから1本、接地線1本）。
    [右上側] 単路スイッチ●イのみなので2本です（電圧線1本、負荷イへ向かう1本）。
    [右下側] コンセント1つなので2本です（電圧線1本、接地線1本）。
    [右側] 電源側には分岐側とつながる負荷やスイッチがないため2本です（電圧線1本、接地線1本）。
    48_5.png/image-size:408×372

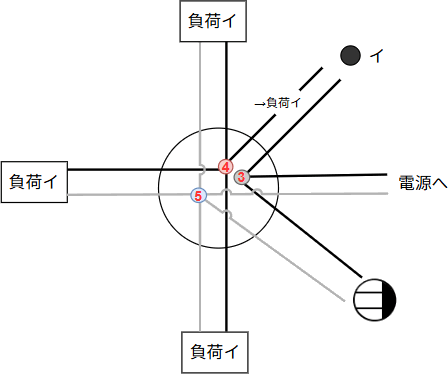

  2. 電圧線、接地線、スイッチ間を接続します。接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。
    48_6.png/image-size:408×372
  3. 電線の接続箇所は、3本が1つ、4本が1つ、5本が1つなので、必要なコネクタは青×1、黄×1、オレンジ×1です。
したがって[ロ]の組合せが正解となります。
