電気工事士2種 令和7年上期 問47

電気工事士2種令和7年上期問47

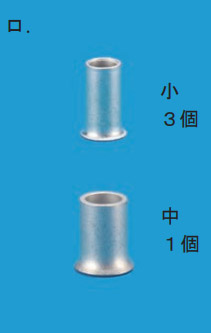

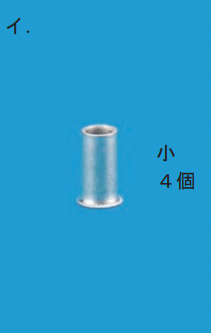

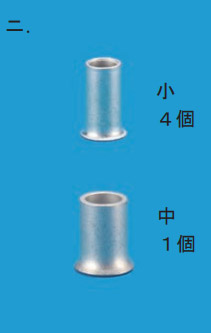

⑰で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6とし，地下1階へ至る配線の電線本数(心線数)は最少とする。

当サイトではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。

本問のように3路スイッチがある場合、通常は手前側に電源をつなぎます。例外的に次の2つの条件を両方満たすときに限り、奥側につなぐ（心線数を減らせる）と考えましょう。

本問では手前側・奥側の両方に負荷アがあり❶を満たしません。よって、電源からの電圧線は手前の3路スイッチにつなぎます。

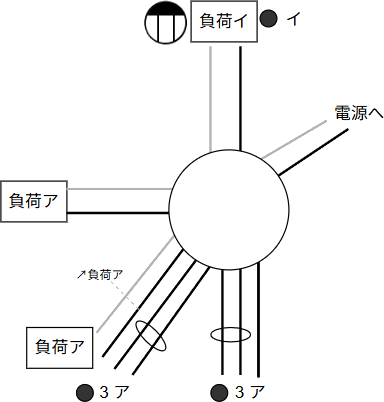

解答に必要な箇所のみ検討すると、本問では以下のようになります。

[下側] 3路スイッチ1つのみなので3本です（3路スイッチ同士をつなぐ2本、電圧線1本）。
[左側] 負荷アのみなので2本です（スイッチから1本、接地線1本）。
[左下側] 引下げは地下1階の立上りにつながっていて、その先には対となる3路スイッチ●_ア、負荷アがあります。3路スイッチ同士をつなぐ2本と、地下1階の負荷アから戻りの接地線、地下1階の3路スイッチから負荷アに向かう接続線が必要なので4本です。
[上側] 負荷イとスイッチの組、コンセントがありますが、接続関係はそちら側で完結しています。このため、スイッチに向かう電圧線と、戻りの接地線の2本です。
[右上側] 直接電源につながっているので2本です（電圧線1本、接地線1本）。

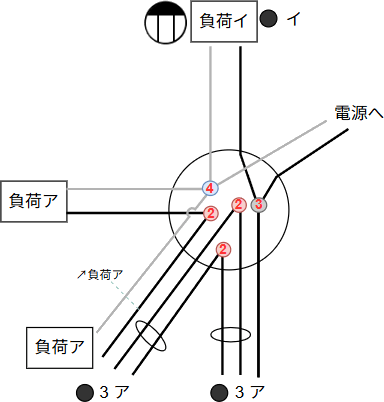

電圧線、接地線、スイッチ間を接続します。接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。
リングスリーブの種類と圧着マークの対応は下表のとおりです。

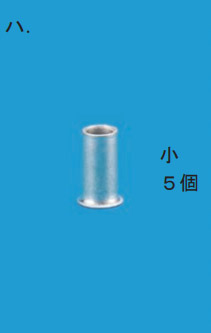

線種は全て1.6mmです。2本が3つ、3本が1つ、4本が1つなので、使用するのは小スリーブ5個（刻印：〇3、小2）です。

したがって[ハ]の組合せが正解となります。
