解説

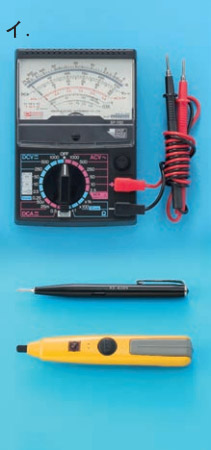

1. [正しい]。写真は『回路計』と『ネオン式検電器』です。回路計で電圧を、ネオン式検電器でコンセントの極性を確認します。コンセントの穴にネオン式検電器を差し込み、点灯すれば電圧が印加されているライブ線(ホット)、消灯のままであればニュートラル線(コールド)と判断します。
2. 誤り。写真は『絶縁抵抗器(メガー)』と『照度計』です。電圧と極性のいずれも確認できません。

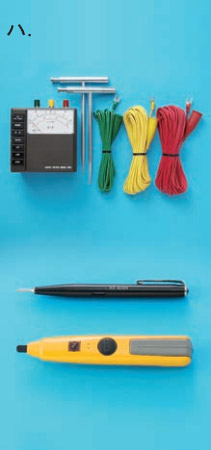

3. 誤り。写真は『接地抵抗計(アーステスタ)』と『ネオン式検電器』です。極性はネオン式検電器で確認可能ですが、電圧の測定はできません。
4. 誤り。写真は『回路計』と『絶縁抵抗器(メガー)』です。電圧は回路計で測定可能ですが、極性の確認はできません。
