解説

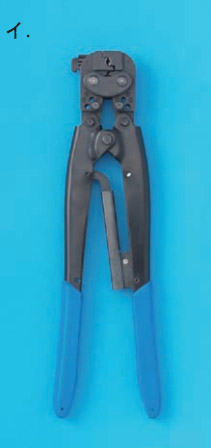

1. 不適切。写真は『絶縁被覆付圧着端子用圧着工具』です。圧着する部分がビニル等で被覆された圧着端子用の工具であり、裸圧着端子用とは締め付け具合が異なります。裸圧着端子に使用した場合、十分にかしめることができないので使用できません。

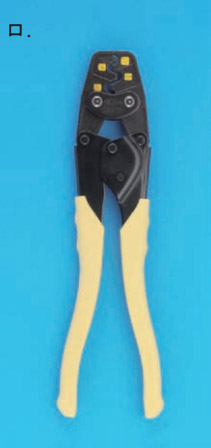

2. 不適切。写真は『リングスリーブ用圧着工具』です。終端重合せ用のE型スリーブ専用工具であるため、裸圧着端子には使用できません。

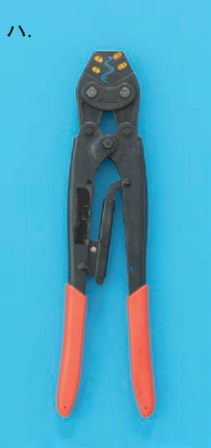

3. [適切]。写真は『裸端子用圧着工具』です。裸圧着端子やP型/B型スリーブの圧着に使用される工具です。

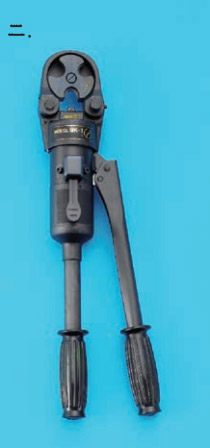

4. 不適切。写真は『手動油圧式圧着器』です。裸圧着端子の圧着接続にも使用されますが、一般的には14mm²以上の端子を対象とするため、本問のように5.5mm²の圧着には適しません。
