電気工事士2種 令和8年上期試験 問43

問43

⑬で示す部分に取り付ける機器は。
令和8年上期 第二種電気工事士試験 配線図
  1. 43_1.jpg/image-size:211×412
  2. 43_2.jpg/image-size:211×412
  3. 43_3.jpg/image-size:211×412
  4. 43_4.jpg/image-size:211×412
イロハニ
広告
広告

正解　ロ

分野

科目：G - 配線図(図記号)
細目：5 - その他の電気機器

解説

⑬の図記号は「漏電遮断器(過負荷保護付)」を表しています。
  • zu/09_1.png/image-size:50×50漏電遮断器
    zu/09_2.png/image-size:50×50漏電遮断器(過負荷保護付)
    zu/09.jpg/image-size:332×332漏電や過負荷を検出して回路を遮断する安全装置。定格感度電流(mA)が記載されていて、テストボタン(釦)がある

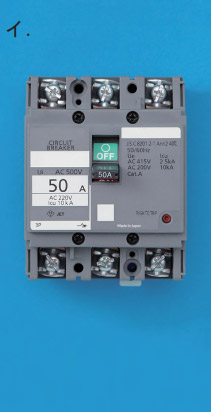

  1. 誤り。写真は『配線用遮断器』です(図記号はzu/06.png/image-size:50×50)。

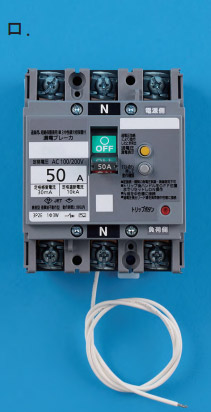

  2. [正しい]。写真は『漏電遮断器(過負荷保護付)』です。テストボタン(灰色：T)があることが外観の特徴です。

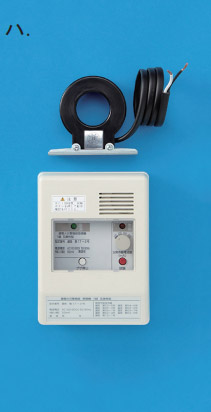

  3. 誤り。写真は『漏電警報器』です(図記号はzu/11.png/image-size:70×50)。

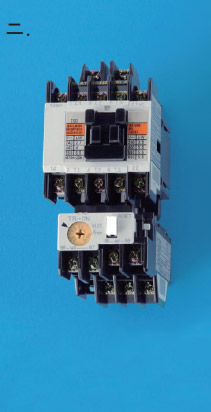

  4. 誤り。写真は『電磁開閉器』です(図記号はzu/16.png/image-size:50×50)。
したがって正解は[ロ]です。
