電気工事士2種 令和8年上期試験 問42

問42

⑫で示す部分の配線工事に必要なケーブルは。ただし，使用するケーブルの心線数は最少とする。なお，屋内配線の工事は，特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形(VVF)を用いたケーブル工事である。
令和8年上期 第二種電気工事士試験 配線図
  1. 42_1.jpg/image-size:432×148

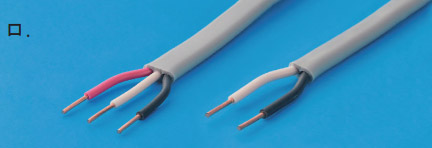

  2. 42_2.jpg/image-size:432×148

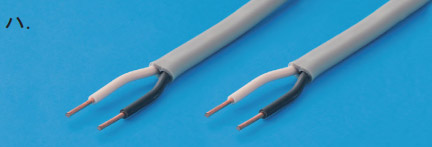

  3. 42_3.jpg/image-size:432×147

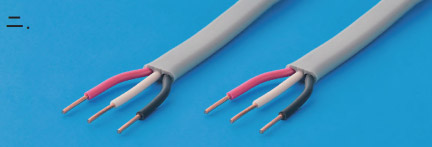

  4. 42_4.jpg/image-size:432×147
イロハニ
広告
広告

正解　ハ

分野

科目：H - 配線図(その他)
細目：7 - 線条数

解説

配線の線条数を求める問題は、次の4つの手順で考えます。これは心線数を答える問題、適切なケーブルを写真から選ぶ問題で共通の解法です。複線図を描く必要はありません。
  1. 配線が電源(非接地側)線とスイッチ・コンセントをつなぐ場合、電源線(黒線)を1本加える
    8/08.png/image-size:282×40
  2. 配線の先に負荷がある場合、接地側の線(白線)を1本加える
    8/09.png/image-size:288×57
  3. 配線がスイッチと負荷をつなぐ場合、リンクごとに1本加える
    8/10.png/image-size:326×56
  4. 配線が3路スイッチ同士、または3路スイッチと4路スイッチをつなぐ場合、リンクごとに2本加える。ただし、3路スイッチはどちらに電源線を接続するかによって、最少本数に違いが出る場合がある
    8/11.png/image-size:346×137
本問のように3路スイッチがある場合、通常は手前側に電源をつなぎます。例外的に次の2つの条件を両方満たすときに限り、奥側につなぐ（心線数を減らせる）と考えましょう。
  1. 手前側のみに対象の3路スイッチで点滅する器具がある
  2. 奥側に電源からの電圧線を必要とする器具がある
本問では負荷ハが電源から見て奥側にもあり❶を満たしません。よって、電源からの電圧線は手前（上）の3路スイッチにつなぎます。

この手順に従って電源ⓑから延びる⑫部分の周辺配線を確認していきます。
  1. 配線の先には(単切りの)スイッチ・コンセントは存在しません。
  2. 配線の先に負荷ハがあるので、接地側の線が1本必要です。
  3. 3路スイッチ●ハと電源側の負荷ハをつなぐ配線部分となるので、プラス1本します。
  4. ●ハの3路スイッチ同士をつなぐ線が必要なので、プラス2本します。
したがって心線数が4本である[ハ]が適切です。
