電気工事士2種 平成26年下期 問7
問7

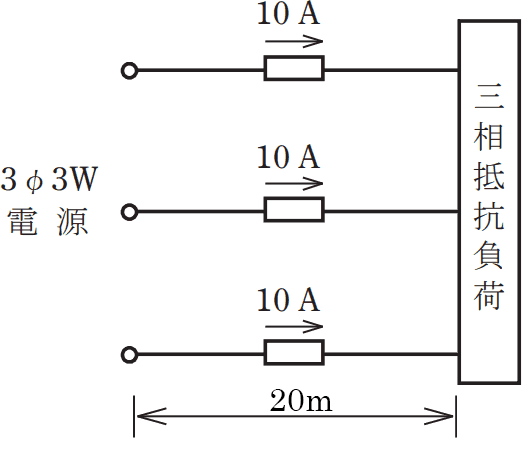

図のような三相3線式回路で，線電流が10〔A〕のとき，この電線路の電力損失〔W〕は。ただし，電線1線の抵抗は1〔ｍ〕当たり0.01〔Ω〕とする。
- 20
- 35
- 40
- 60
広告
広告
正解 ニ
分野
科目：B - 配電理論細目：2 - 電力損失
解説
電線による電力損失は、配電方式(単相2線・単相3線・三相3線)に応じて以下の式で計算します。
本問では電線1線当たりの抵抗を自分で計算する必要があります。抵抗負荷につながる電線は各20ｍなので、設問の条件より電線1線当たりの抵抗は、
0.01[Ω]×20[ｍ]＝0.2[Ω]
オームの法則 V＝I×R、電力の公式 P＝V×I より※、1線当たりの電力損失Pは、
V＝10[A]×0.2[Ω]＝2[V]
P＝2[V]×10[A]＝20[W]
電線路全体の電力損失はこれを3倍して、
3×20[W]＝60[W]
したがって[ニ]が正解です。
※電圧の計算を経由せず、P＝I2R で1回で計算してもOKです
