電気工事士2種 平成25年上期 問45

問45

⑮で示すWF用ジョイントボックス内の接続をすべて差込形コネクタとする場合,使用する差込形コネクタの種類と最少個数の組合せで,適切なものは。ただし,使用する電線はVVF1.6-2Cとし,ジョイントボックスを経由する電線は,すべて接続箇所を設けるものとする。
平成25年上期 第二種電気工事士試験 配線図

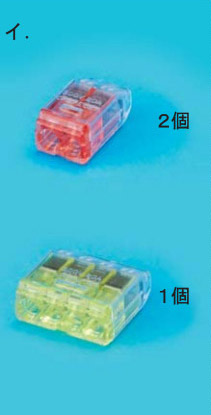

  1. 45_1.jpg/image-size:211×415
  2. 45_2.jpg/image-size:210×415

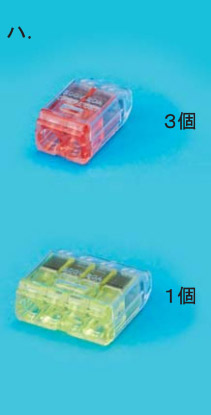

  3. 45_3.jpg/image-size:211×415

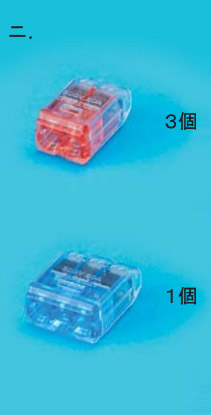

  4. 45_4.jpg/image-size:211×415
