電気工事士2種 平成25年上期 問44

問44

⑭で示す部分の天井内のジョイントボックス内において,接続をすべて圧着接続とする場合,使用するリングスリーブの種類と最少個数の組合せで,適切なものは。ただし,使用する電線はVVF1.6-2Cとし,ジョイントボックスを経由する電線は,すべて接続箇所を設けるものとする。
平成25年上期 第二種電気工事士試験 配線図

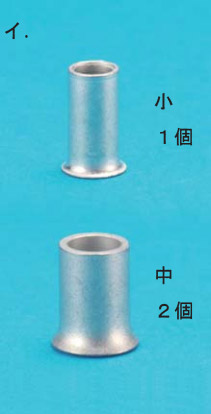

  1. 44_1.jpg/image-size:211×414

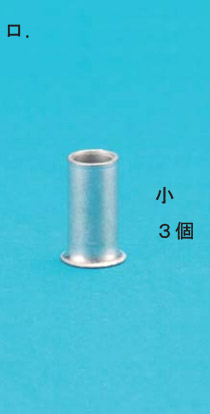

  2. 44_2.jpg/image-size:210×414

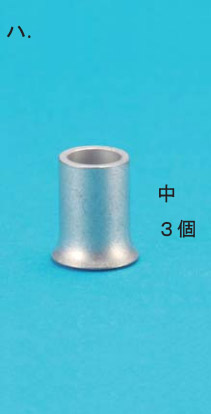

  3. 44_3.jpg/image-size:211×414

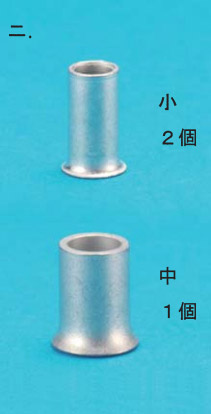

  4. 44_4.jpg/image-size:211×414

正解

解説

この問題に対する解説はまだありません。
