電気工事士2種 令和8年上期試験 問46

問46

⑯で示す図記号の器具は。ただし，写真に示す点滅器は，「ワイド形」である。
令和8年上期 第二種電気工事士試験 配線図
  1. 46_1.jpg/image-size:211×330
  2. 46_2.jpg/image-size:211×330
  3. 46_3.jpg/image-size:211×330
  4. 46_4.jpg/image-size:211×330
イロハニ
広告
広告

正解　ニ

分野

科目：G - 配線図(図記号)
細目：3 - スイッチ等

解説

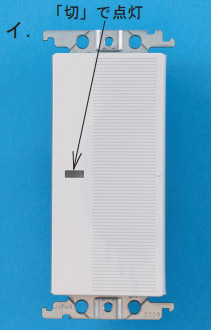

  1. 誤り。写真は『位置表示灯内蔵スイッチ(ワイド型)』です(図記号は◆H)。スイッチOFFのときに光る表示灯を有するスイッチです。

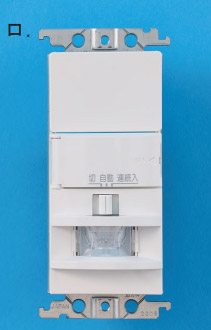

  2. 誤り。写真は『熱線式自動スイッチ(ワイド型)』です(図記号は◆RAS)。

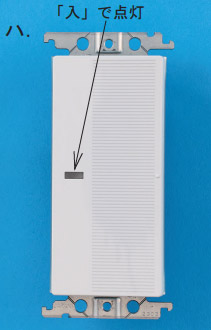

  3. 誤り。写真は『確認表示灯内蔵スイッチ』です(図記号は◆L)。スイッチONのときに光る表示灯を搭載したスイッチです。

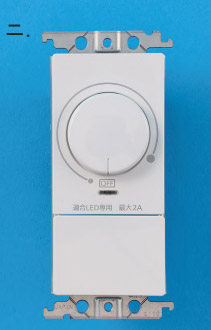

  4. [正しい]。図記号zu/40_2.png/image-size:50×50は『ワイド型調光器』を表します。コントローラーを操作して照明器具の明るさを連続的に調整する器具です。●は一般形、◆はワイド型を示します。
したがって正解は[ニ]です。
