電気工事士2種 令和8年上期試験 問32

問32

②で示す部分の最少電線本数(心線数)は。

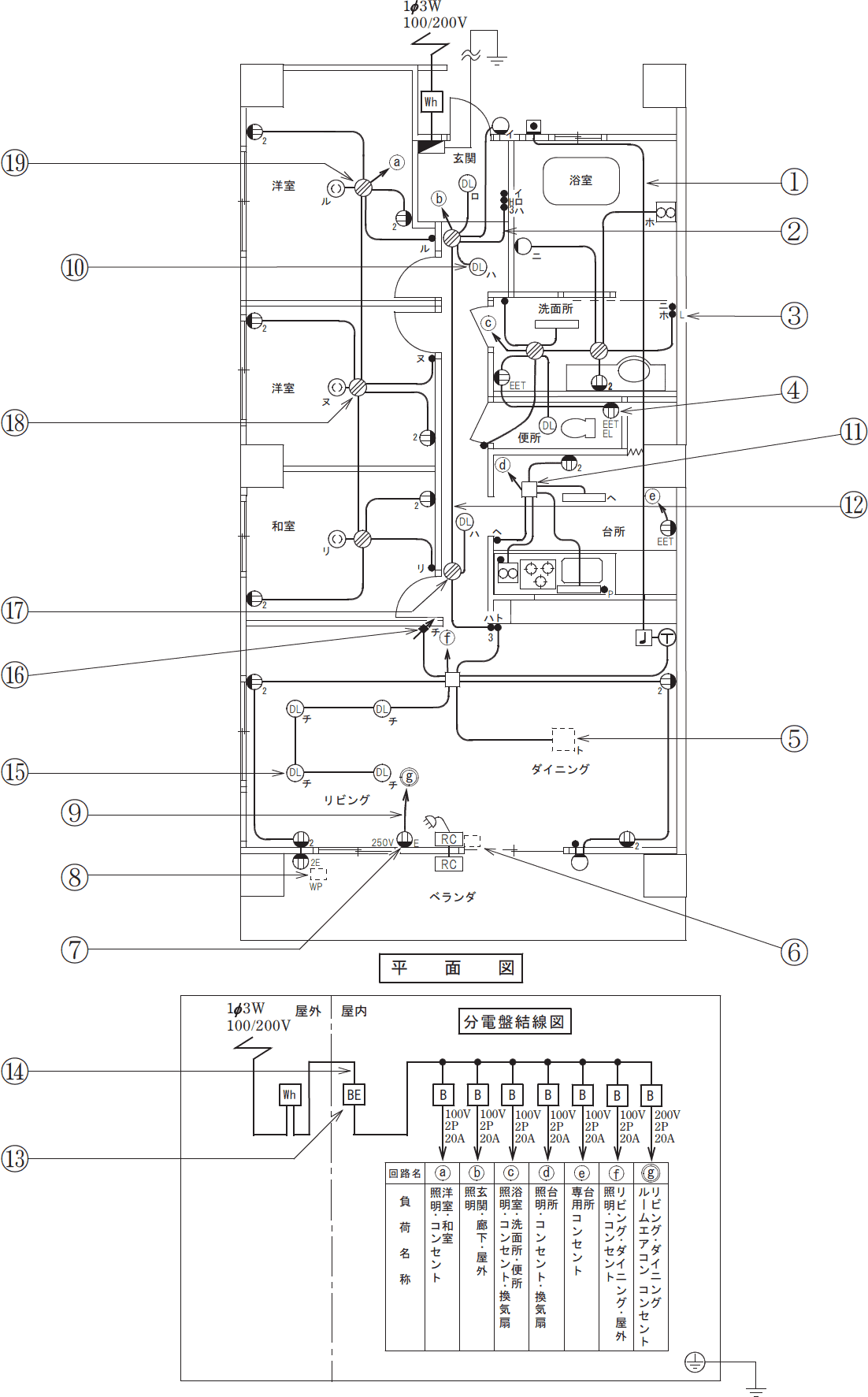

令和8年上期 第二種電気工事士試験 配線図
  1. 3
  2. 4
  3. 5
  4. 6
イロハニ
広告
広告

正解　ハ

分野

科目：H - 配線図(その他)
細目：7 - 線条数

解説

②の配線の先には単切りスイッチ●イ、ホタルスイッチ●ロ、3路スイッチ●ハの3つがあるだけです。スイッチのみのケースは深く考えるまでもなく、次の本数となります。
単切りスイッチ
電源線および負荷との接続で2本
3路スイッチ
電源線または負荷の接続で1本、3路スイッチ同士の接続で2本で計3本
4路スイッチ
2つの3路スイッチとの接続で計4本
8/12.png/image-size:495×222
3つのスイッチはワタリ線で接続すればよいので、電源線は1つで足ります。必要となる配線は、電源線1本に加え、●イと負荷と接続する1本、●ロと負荷を接続する1本、3路スイッチ●ハもう一方の3路スイッチを接続するための2本です。これらを合計すると5本になるため、最少電線本数は5本となります。
