電気工事士2種 令和7年下期 問46

問46

⑯で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6とする。また，写真に示すリングスリーブ中央の〇，小，中は刻印を表す。なお，ボックスからスイッチ(ク，ケ，コ)に至るケーブルの心線数は最少とする。
令和7年下期 第二種電気工事士試験 配線図

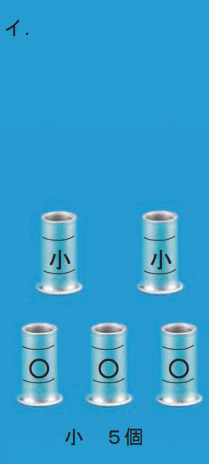

  1. 46_1.jpg/image-size:209×464

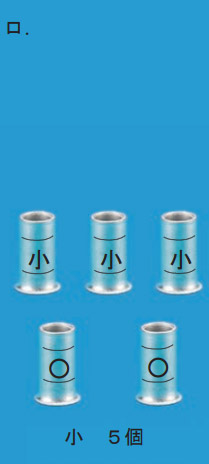

  2. 46_2.jpg/image-size:209×464

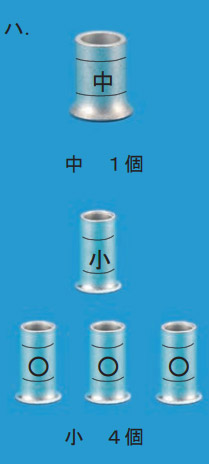

  3. 46_3.jpg/image-size:209×464

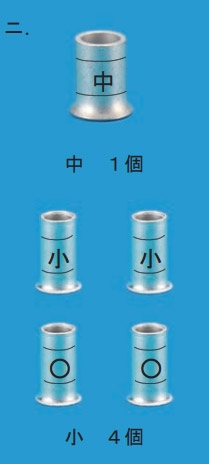

  4. 46_4.jpg/image-size:209×464
イロハニ
広告
広告

正解　イ

分野

科目：H - 配線図(その他)
細目：8 - ボックス内の接続

解説

当サイトではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。
  1. ボックス部から延びる各枝線の本数を確定する
  2. 電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する
  3. 接続点ごとに適切なスリーブ／コネクタを選定する
解答に必要な箇所のみ検討すると、本問では以下のようになります。

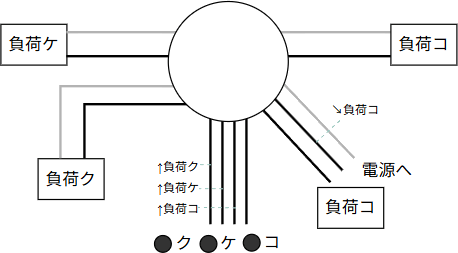

  1. [左/左下/右側] 負荷ク、ケ、コのみなので各2本です（スイッチから1本、接地線1本）。
    [下側] 単路スイッチが3つ（●ク●ケ●コ）があるので4本です（電圧線1本、負荷クへ向かう1本、負荷ケへ向かう1本、負荷コへ向かう1本）。
    [右下側] まず電圧線1本と接地線1本が必要です。さらに電源側に負荷コがあるので、スイッチから負荷に向かう線が1本を加えて計3本です。
    46_5.png/image-size:458×253

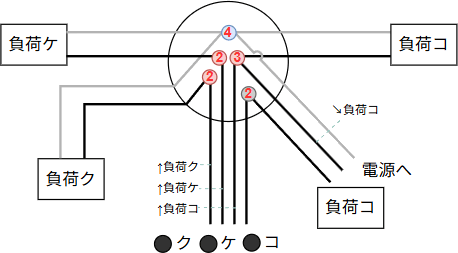

  2. 電圧線、接地線、スイッチ間を接続します。接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。
    46_6.png/image-size:458×253
  3. リングスリーブの種類と圧着マークの対応は下表のとおりです。
    4/07.png/image-size:323×199
    線種は全て1.6mmです。2本が3つ、3本が1つ、4本が1つなので、使用するのは小スリーブ5個（刻印：〇3、小2）です。
したがって[イ]の組合せが正解となります。
