電気工事士2種 令和7年下期 問41

問41

⑪で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6とする。
令和7年下期 第二種電気工事士試験 配線図

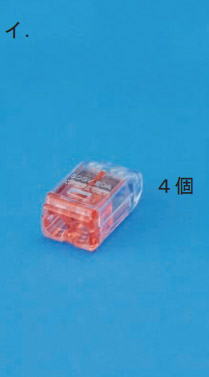

  1. 41_1.jpg/image-size:209×377

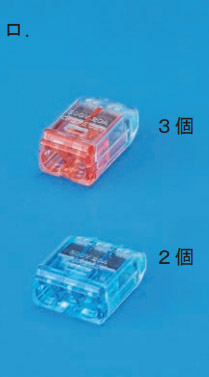

  2. 41_2.jpg/image-size:209×377

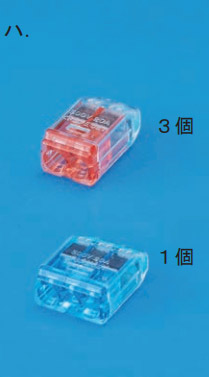

  3. 41_3.jpg/image-size:209×377

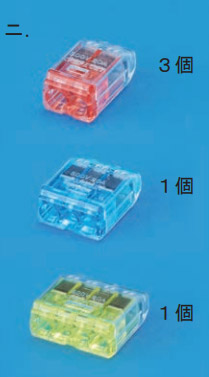

  4. 41_4.jpg/image-size:209×377
イロハニ
広告
広告

正解　ハ

分野

科目：H - 配線図(その他)
細目：8 - ボックス内の接続

解説

当サイトではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。

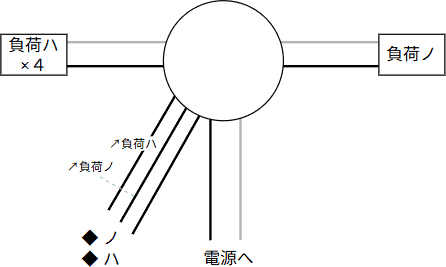

  1. ボックス部から延びる各枝線の本数を確定する
  2. 電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する
  3. 接続点ごとに適切なスリーブ／コネクタを選定する
解答に必要な箇所のみ検討すると、本問では以下のようになります。
  1. [左/右側] 負荷ノ・ハのみなので各2本です（スイッチから1本、接地線1本）。
    [左下側] 単路スイッチが2つ（◆ノ◆ハ）があるので3本です（電圧線1本、負荷ノへ向かう1本、負荷ハへ向かう1本）。
    [下側] 電源側には分岐側とつながる負荷やスイッチがないため2本です（電圧線1本、接地線1本）。
    41_5.png/image-size:446×267

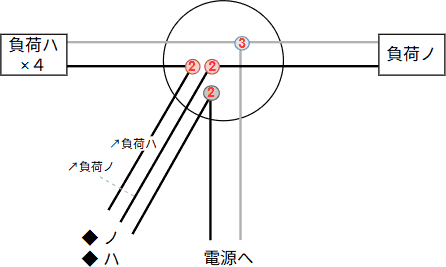

  2. 電圧線、接地線、スイッチ間を接続します。接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。
    41_6.png/image-size:446×267
  3. 電線の接続箇所は、2本が3つ、3本が1つなので、必要なコネクタは赤×3、青×1です。
したがって[ハ]の組合せが正解となります。
