第二種電気工事士 令和6年下期 問43

問43

⑬で示すVVF用ジョイントボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6とする。
  1. 43_1.jpg/image-size:211×343
  2. 43_2.jpg/image-size:211×343
  3. 43_3.jpg/image-size:211×343
  4. 43_4.jpg/image-size:211×343
イロハニ
広告

正解　イ

分野

科目：H - 配線図(その他)
細目：8 - 電線の接続

解説

単線図を基に複線図を作図する手順は次のとおりです。
  1. 電源側（非接地側）をスイッチ・コンセントに接続する
  2. 負荷・コンセントを接地側に接続する
  3. スイッチと負荷を接続する

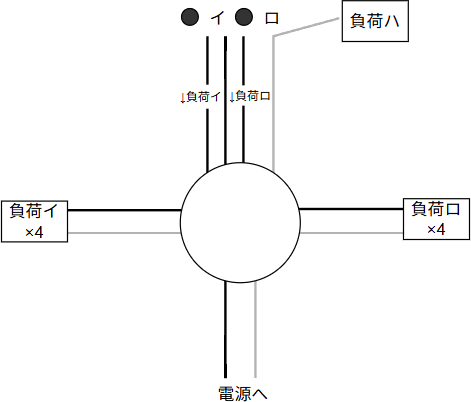

⑬のジョイントボックスとその周辺部分は次のようになっています（3路スイッチハは単路スイッチに置き換えています）。
43_1.png/image-size:397×286
まず、電源側Lからスイッチ・コンセントに接続します。
43_2.png/image-size:397×286
次に、負荷・コンセントを接地側Nに接続します。
43_3.png/image-size:397×300

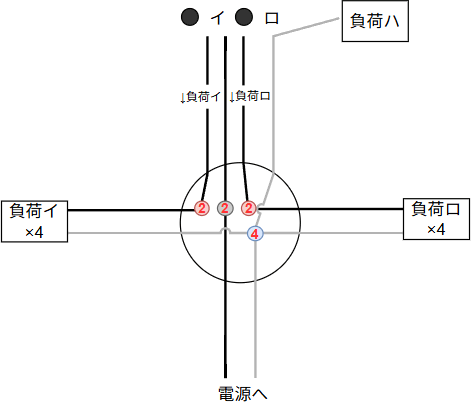

最後に、スイッチと対応する負荷を接続します。
43_4.png/image-size:398×300
ボックス内の接続は、2線が3つ、4線が1つです。したがって[イ]の差込型コネクタの組合せが適切です。
