第二種電気工事士 令和6年下期 問42

問42

⑫で示すジョイントボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。

解説

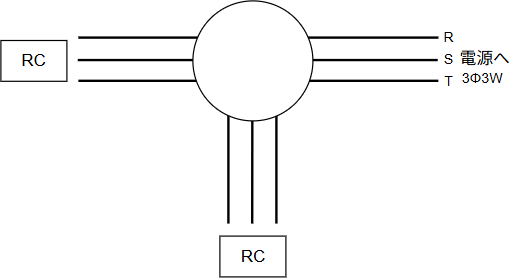

動力分電盤L-1を見ると、⑫の電源であるaは、三相三線式200Vが供給されていることがわかります。三相3線式では中性線が不要でRSTの3本の電線で各機器への電流を供給するので、⑫のボックスとその周辺の配線は次のようになります。

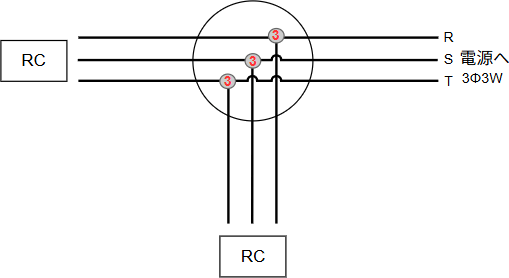

CVケーブルには導体により線が使われるため、配線図に記載の「5.5」は公称断面積を表しています。リングスリーブの大きさを選ぶ際には、2mm²⇒1.6mm、3.5mm²⇒2mm、5.5mm²⇒2.6mm、というように断面積を直径に換算するので、各接続点は直径2.6mm×3の接続に相当します。

下表のように直径2.6mmでは2本までが「中」、それを超える場合「大」となるので、ボックス内で使用するリングスリーブは「大 3つ」となります。したがって[ハ]が正解です。
