電気工事士2種 令和6年上期 問48
問48
⑱で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。ただし，接地線の配線も含まれるものとする。
広告
正解 ロ
分野
科目：H - 配線図(その他)細目：8 - ボックス内の接続
解説
当サイトではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。- ボックス部から延びる各枝線の本数を確定する
- 電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する
- 接続点ごとに適切なスリーブ／コネクタを選定する

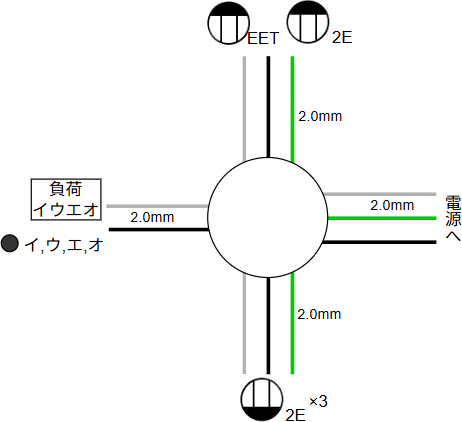

- 本問では傍記表示で心線数が示されています。左側が2線、それ以外は3線です。
[上/下/右側] コンセントへの電圧線と、コンセントから戻る接地線が必要です。さらに、電源が1Φ3Wなのに電源側から3本が伸びていること、上下のコンセントでE（接地極）があることを考慮すると、余分は1本はアース線ということになります。
[左側] いくつか負荷とスイッチがありますが、接続関係はそちら側で完結しています。このため、スイッチに向かう電圧線と、戻りの接地線の2本です。

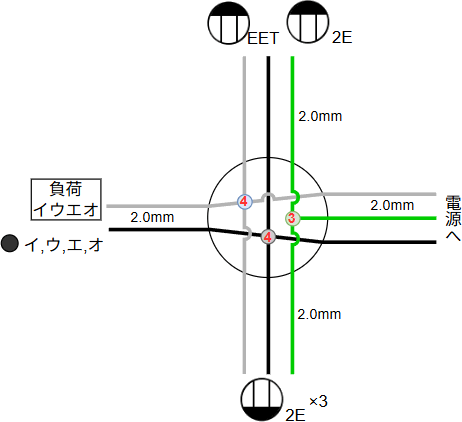

- 電圧線、接地線、スイッチ間を接続します。接続点の色は、黒：電圧線、青：接地線、緑：アース線です。
- リングスリーブの種類と圧着マークの対応は下表のとおりです。線種は全て2.0mmです。2.0mm×3本が1つ、2.0mm×4本が2つなので、使用するのは中スリーブ3個（刻印：中3）です。※2.0mm×4=8pt⇒"中"は、上表の例外を参照
