解説

1. ボックス部から延びる各枝線の本数を確定する
2. 電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する
3. 接続点ごとに適切なスリーブ／コネクタを選定する

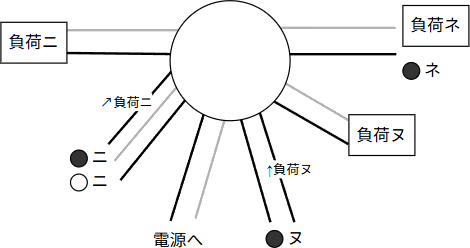

1. [左下側] まず単路スイッチ●_ニがあるので2本（電圧線1本、負荷ニへ向かう1本）。さらに、パイロットランプからの接地線があるので計3本です。
   [下側] 単路スイッチ●_ヌのみなので2本です（電圧線1本、負荷ヌへ向かう1本）。
   [左/右下側] 負荷ニ、ヌのみなので各2本です（スイッチから1本、接地線1本）。
   [右側] 負荷ネとスイッチの組がありますが、接続関係はそちら側で完結しています。このため、スイッチに向かう電圧線と、戻りの接地線の2本です。
   [下側] 直接電源につながっているので2本です（電圧線1本、接地線1本）。

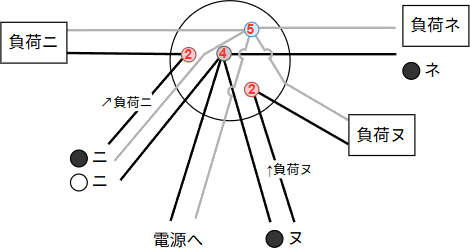

2. 電圧線、接地線、スイッチ間を接続します。接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。

3. 電線の接続箇所は、2本が2つ、4本が1つ、5本が1つなので、必要なコネクタは赤×2、黄×1、オレンジ×1です。
