電気工事士2種 令和3年上期[午後] 問48

問48

⑱で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6とする。また，写真に示すリングスリーブ中央の〇，小，中は刻印を表す。
令和3年上期[午後] 第二種電気工事士試験 配線図
  1. 48_1.jpg/image-size:211×456
  2. 48_2.jpg/image-size:211×456
  3. 48_3.jpg/image-size:212×456
  4. 48_4.jpg/image-size:211×456
イロハニ
広告

正解　イ

分野

科目：H - 配線図(その他)
細目：8 - ボックス内の接続

解説

当サイトではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。
  1. ボックス部から延びる各枝線の本数を確定する
  2. 電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する
  3. 接続点ごとに適切なスリーブ／コネクタを選定する
解答に必要な箇所のみ検討すると、本問では以下のようになります。

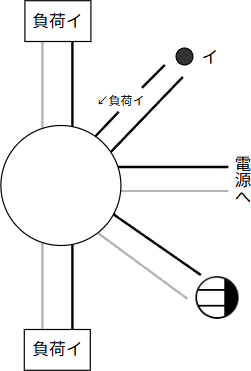

  1. [上/下側] 負荷イのみなので各2本です（スイッチから1本、接地線1本）。
    [右上側] 単路スイッチ●イのみなので2本です（電圧線1本、負荷イへ向かう1本）。
    [右下側] コンセント1つなので2本です（電圧線1本、接地線1本）。
    [右側] 電源側には分岐側とつながる負荷やスイッチがないので2本です（電圧線1本、接地線1本）。
    48_5.png/image-size:251×371

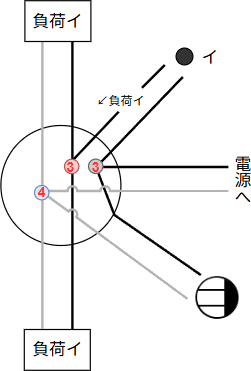

  2. 電圧線、接地線、スイッチ間を接続します。接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。
    48_6.png/image-size:251×371

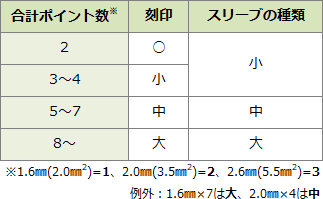

  3. リングスリーブの種類と圧着マークの対応は下表のとおりです。
    4/07.png/image-size:323×199
    線種は全て1.6mmです。3本が2つ、4本が1つなので、使用するのは小スリーブ3個（刻印：小3）です。
したがって[イ]の組合せが正解となります。
