解説

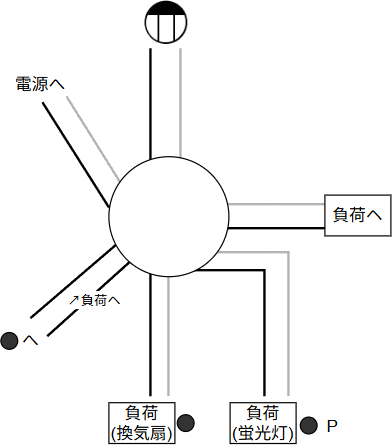

1. ボックス部から延びる各枝線の本数を確定する
2. 電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する
3. 接続点ごとに適切なスリーブ／コネクタを選定する

1. [右側] 負荷ヘのみなので2本です（スイッチから1本、接地線1本）。
   [上側] コンセント1つのみなので2本です（電圧線1本、接地線1本）。
   [左下側] 単路スイッチ●_ヘのみなので2本です（電圧線1本、負荷ヘに向かう1本）。
   [下/右下側] 負荷とスイッチがいくつかありますが、接続関係はそちら側で完結しています。このため、それぞれスイッチに向かう電圧線と、戻りの接地線の2本です。
   [左上側] 直接電源につながっているので2本です（電圧線1本、接地線1本）。

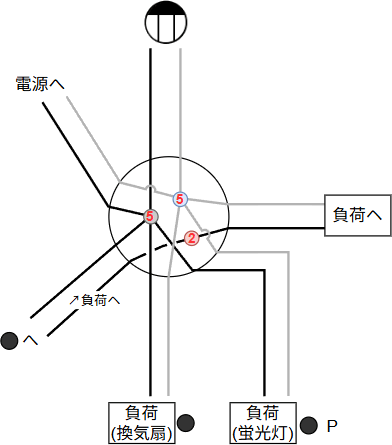

2. 電圧線、接地線、スイッチ間を接続します。接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。

3. リングスリーブの種類と圧着マークの対応は下表のとおりです。

   線種は全て1.6mmです。2本が1つ、5本が2つなので、使用するのは小スリーブ1個（刻印：〇1）と中スリーブ2個です。
