電気工事士2種 平成30年下期 問41
問41
⑪で示す部分の接続工事をリングスリーブで圧着接続する場合のリングスリーブの種類，個数及び刻印の組合せで，正しいものは。ただし，写真に示すリングスリーブ中央の◯，小，中は刻印を表す。
広告
正解 イ
分野
科目：H - 配線図(その他)細目：8 - ボックス内の接続
解説

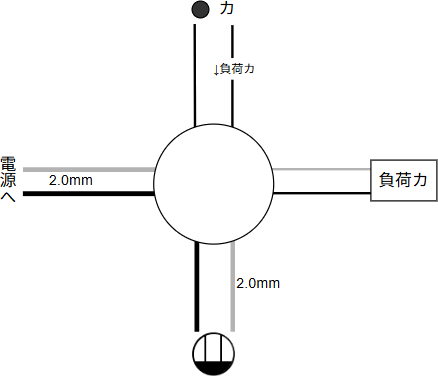

当サイトではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。- ボックス部から延びる各枝線の本数を確定する
- 電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する
- 接続点ごとに適切なスリーブ／コネクタを選定する
- [右側] 負荷カのみなので各2本です（スイッチから1本、接地線1本）。
[上側] 単路スイッチ●カのみなので2本です（電圧線1本、負荷カへ向かう1本）。
[下側] コンセント1つなので2本です（電圧線1本、接地線1本）。
[左側] 電源側には分岐側とつながる負荷やスイッチがないため2本です（電圧線1本、接地線1本）。

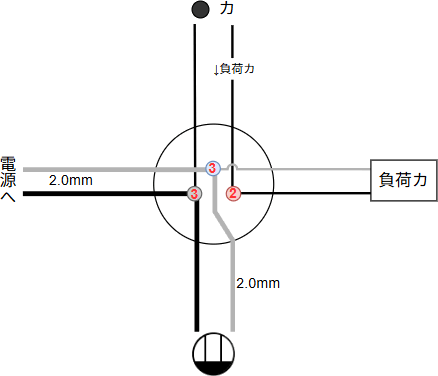

- 電圧線、接地線、スイッチ間を接続します。接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。
- リングスリーブの種類と圧着マークの対応は下表のとおりです。本問では電源側・下側が2.0mmとなっています。それぞれ次のスリーブと刻印を使用します。
[赤の接続部] 1.6mm 2本なので小スリーブで〇の刻印（1個）
[黒の接続部] 2.0mm 2本・1.6㎜ 1本なので中スリーブで中の刻印（1個）
[青の接続部] 2.0mm 2本・1.6㎜ 1本なので中スリーブで中の刻印（1個）
