電気工事士2種 平成28年下期 問41

問41

⑪で示すジョイントボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と必要最少個数の組合せで，適切なものは。
平成28年下期 第二種電気工事士試験 配線図
  1. 41_1.jpg/image-size:211×338
  2. 41_2.jpg/image-size:211×338
  3. 41_3.jpg/image-size:210×338
  4. 41_4.jpg/image-size:211×338
イロハニ
広告

正解　ニ

分野

科目：H - 配線図(その他)
細目：8 - ボックス内の接続

解説

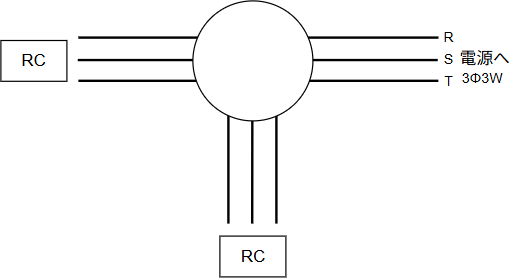

ボックスから延びる電線には CV5.5-3C の傍記表示があるので、ボックス内にはそれぞれ3線が入ることがわかります。
41_5.png/image-size:510×278

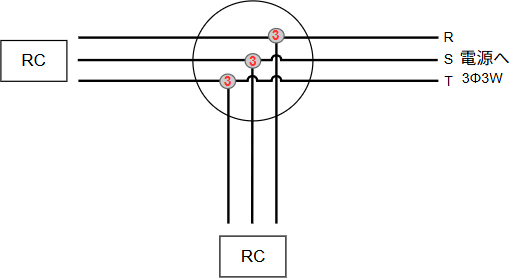

動力分電盤L-1を見ると、⑪の電源であるaは、三相3線式200Vが供給されていることがわかります。三相3線式では中性線はなく、RSTの3本の電線を使用して各機器への電流を供給するので、⑪のボックスとその周辺の配線は次のようになります。
41_6.png/image-size:509×278
CVケーブルには導体により線が使われるため、配線図に記載の「5.5」は公称断面積を表しています。リングスリーブの大きさを選ぶ際には、2mm2⇒1.6mm、3.5mm2⇒2mm、5.5mm2⇒2.6mm、というように断面積を直径に換算するので、各接続点は直径2.6mm×3の接続に相当します。

下表のように直径2.6mmでは2本までが「中」、それを超える場合「大」となるので、ボックス内で使用するリングスリーブは「大 3つ」となります。したがって[ニ]が正解です。
4/02.png/image-size:416×331
