解説

1. 誤り。写真は『タイムスイッチ』です(図記号は)。分電盤P-2内で使用されています。
2. 誤り。写真は『20Aの漏電遮断器(過負荷保護付)』です(図記号は)。分電盤P-1・P-2内で使用されています。

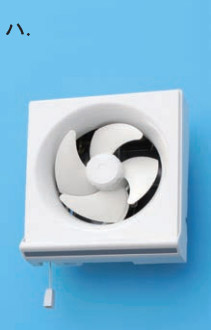

3. [正しい]。写真は『換気扇(壁付け)』です(図記号は)。この配線図では使用されていません。受水槽室及びポンプ室内の換気扇(図記号)は、天井付けの換気扇です。

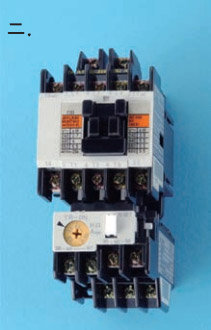

4. 誤り。写真は『電磁開閉器』です(図記号は)。分電盤P-1・P-2内で使用されています。
