解説

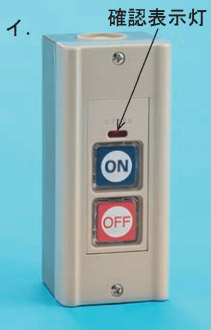

1. [正しい]。図記号は『電磁開閉器用押しボタン(確認表示灯内蔵)』を表します。ボタンを押すことで電磁開閉器にON/OFFの制御信号を送るスイッチです。Lが確認表示灯付を示しています。

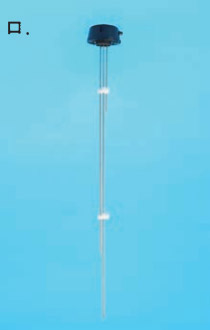

2. 誤り。写真は『フロートレススイッチ電極』です。液体の高さに応じてON/OFFの制御信号を送るのはフロートスイッチと同じですが、"浮き部分"を使用せずに電気や超音波などを利用して液体の存在や高さを検知することが特徴です。

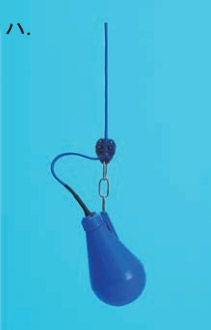

3. 誤り。写真は『フロートスイッチ』です。浮力によって浮き沈みする"浮き部分"を用い、液面の高さに応じてON/OFFの制御信号を送るスイッチです。

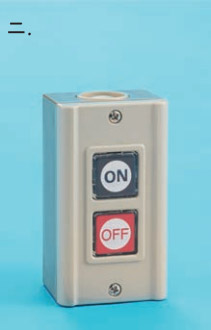

4. 誤り。写真は『電磁開閉器用押しボタン』です。⑰の図記号にはL(確認表示灯内蔵)が付いていますが、写真は確認表示灯なしのため不適切です。
