電気工事士2種 平成26年下期 問26

問26

三相誘導電動機の回転方向を確認するため,三相交流の相順(相回転)を調べるものは。
  1. 回転計
  2. 検相器
  3. 検流計
  4. 回路計

正解

解説

  1. 誤り。回転計は、電動機や機械の回転速度を測定する器具です。モータの回転数や回転速度を測るために使用されます。

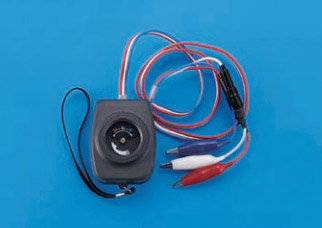

  2. [正しい]。検相器は、三相交流回路の相順(相回転)を調べるために使用する器具です。三相電源の接続順序や三相誘導電動機の回転方向が正しいかどうかを確認するために使用されます。
    26.jpg/image-size:322×228
  3. 誤り。検流計は、微小な電流を測定するための計器です。電流の有無・強さ・流れる方向などを測定するために使用されます。
  4. 誤り。回路計は、直流電流、直流/交流電圧、回路抵抗などを測定する器具です。三相交流の相順を直接測定する機能はありません。
したがって正解は[ロ]です。
