電気工事士2種 平成26年下期 問18

問18

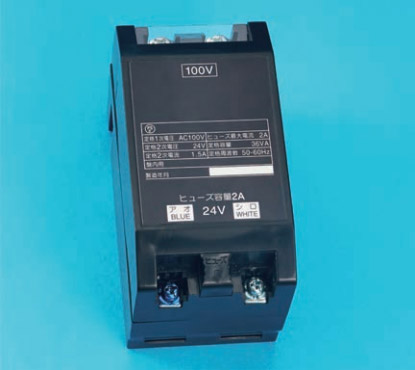

写真に示す器具の用途は。
18.jpg/image-size:415×370
  1. リモコンリレー操作用のスイッチとして用いる。
  2. リモコン用調光スイッチとして用いる。
  3. リモコン配線のリレーとして用いる。
  4. リモコン配線の操作電源変圧器として用いる。
イロハニ
広告
広告

正解　ニ

分野

科目：C - 機器、器具、材料及び工具
細目：2 - 電気機器の構造及び性能

解説

写真はリモコン配線に用いる『リモコントランス』です。

リモコン配線とは、低電圧を使って1箇所または複数の場所から遠隔操作でスイッチをON/OFFするものです。制御用の低電圧を生成するリモコントランス(変圧器)、リモコンスイッチ(またはその集合体であるリモコンセレクタスイッチ)などで構成されます。

リモコントランス(リモコン配線用変圧器)は、リモコン配線方式において操作回路に必要な低電圧電源を供給するための変圧器です。一般に建物の照明制御では、安全性確保のため操作回路を低電圧（例：24V）を使います。本器具は商用電源（AC100Vなど）を受けて低電圧に降圧し、リモコンリレーや操作スイッチの回路に電源を供給する役割を担います。
  1. 誤り。リモコンスイッチの説明です。
    • ●Rリモコンスイッチ
      zu/19.jpg/image-size:204×204遠隔で配線を切り替えるためのスイッチ。リモコンリレーと組み合わせて使用する。RはRemoteの略
  2. 誤り。調光ターミナルユニットの説明です。リモコンリレーはON/OFFにだけ対応します。
  3. 誤り。リモコンリレーの説明です。
    • zu/14.png/image-size:86×50リモコンリレー
      zu/14.jpg/image-size:315×158リモコン(セレクタ)スイッチと組み合わせて遠隔操作で配線を切り替える装置。右下にリレー数を傍記する
  4. [正しい]。リモコントランスの用途です。
    • zu/15.png/image-size:70×50リモコントランス
      zu/15.jpg/image-size:163×244リモコンスイッチの制御回路用に電圧を24Vに下げる装置
したがって正しい用途は[ニ]です。
