電気工事士2種 平成26年下期 問16
問16

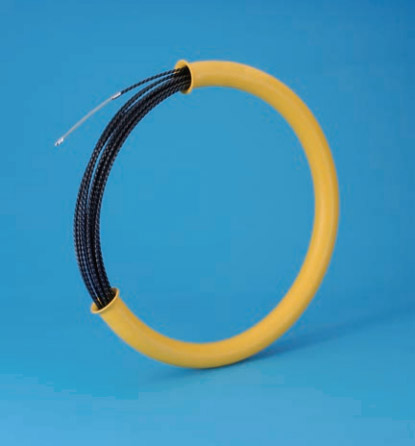

写真に示す物の用途は。
- アウトレットボックス(金属製)と，そのノックアウトの径より外径の小さい金属管とを接続するために用いる。
- 電線やメッセンジャワイヤのたるみを取るのに用いる。
- 電線管に電線を通線するのに用いる。
- 金属管やボックスコネクタの端に取り付けて，電線の絶縁被覆を保護するために用いる。
広告
広告
正解 ハ
分野
科目：C - 機器、器具、材料及び工具細目：4 - 工具の用途
解説
写真は『呼び線挿入器』です。電線管や配管の内部に電線を通すために使用する工具で、金属製やグラスファイバー製の細長いテープ状の部材を電線管内に挿入し、反対側から電線を結び付けて引き戻すことで、管路内に電線を通すことができます。管内は曲がりや長距離になることが多く、手で直接電線を通すことが困難なため、この工具が用いられます。電気工事における配線作業で広く使用される基本的な通線用工具です。慣習的に通線ワイヤやスチールとも呼ばれることもあります。
したがって正解は[ハ]です。
- 誤り。リングレデューサの用途です。
- 誤り。張線器(シメラー)の用途です。
- [正しい]。呼び線挿入器は、電線管や配管内に電線を通すために、先に挿入して電線を引き込むための工具です。
- 誤り。絶縁ブッシングの用途です。
