電気工事士2種 平成26年上期 問8

問8

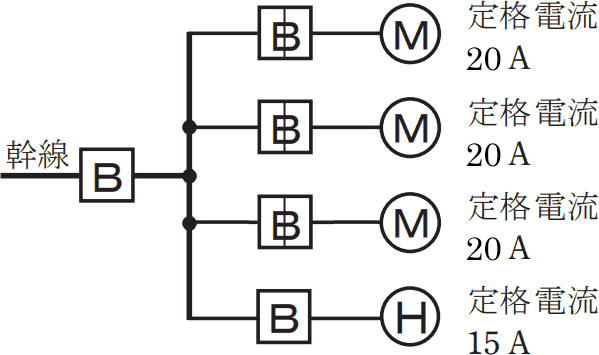

図のように，三相の電動機と電熱器が低圧屋内幹線に接続されている場合，幹線の太さを決める根拠となる電流の最小値〔A〕は。ただし，需要率は100〔％〕とする。
08.png/image-size:299.5×177.5
  1. 75
  2. 81
  3. 90
  4. 195
イロハニ
広告
広告

正解　ロ

分野

科目：B - 配電理論
細目：4 - 幹線の設計

解説

幹線の許容電流は、その幹線に接続されている電気機械器具の定格電流の合計値以上としなければなりません。この際、起動電流が定格電流の何倍にもなる電動機M(モーター)等の定格電流の算定には、以下のとおり一定倍した値を使うことになっています。
電動機の定格電流の合計≦その他の電気機械器具の定格電流の合計
電動機の定格電流の値をそのまま使う(加算しない)
電動機の定格電流の合計＞その他の電気機械器具の定格電流の合計
・電動機の定格電流の合計が50A以下 ⇒ 1.25倍した値を使う
・電動機の定格電流の合計が50A超 ⇒ 1.1倍した値を使う
本問では、電動機Mの定格電流の合計が「20A×3台＝60A」、電動機以外の定格電流の合計が「15A＝30A」です。電動機の方が大きいので一定倍する対象となります。電動機の定格電流の合計は50A超ですから、1.1倍した後にそれ以外の定格電流の合計値と足します。

　60[A]×1.1＋15[A]＝81[A]

したがって[ロ]が正解です。
