解説

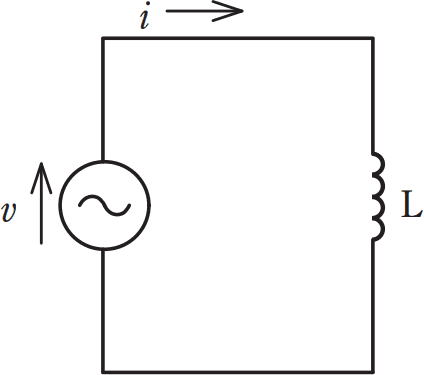

コイル(誘導性リアクタンス)

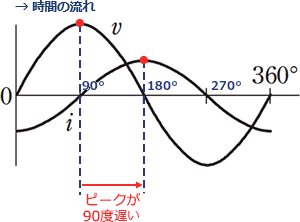

電圧よりも90度遅れて電流が流れる

コンデンサ(容量性リアクタンス)

電圧よりも90度進んで電流が流れる

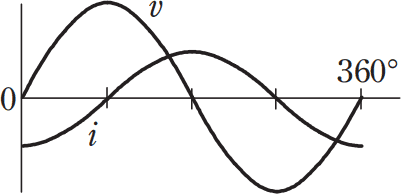

1. 正しい。電流が90度遅れているため、コイルを接続した場合の波形です。

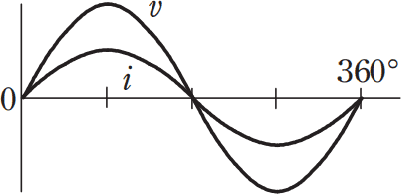

2. 誤り。電圧と電流が同時に変化しているため、抵抗を接続した場合の波形です。

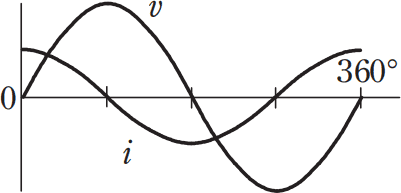

3. 誤り。電流が90度進んでいるため、コンデンサを接続した場合の波形です。

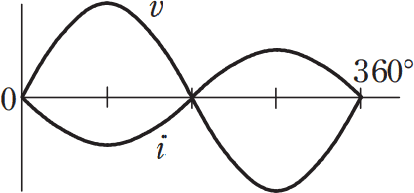

4. 誤り。電圧と電流が180度ずれている逆位相の状態です。
