電気工事士2種 令和元年下期 問47
問47
⑰で示すボックス内の接続をリングスリーブ小3個を使用して圧着接続した場合の圧着接続後の刻印の組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6とする。また，写真に示すリングスリーブ中央の〇，小は刻印を表す。
広告
正解 イ
分野
科目：H - 配線図(その他)細目：8 - ボックス内の接続
解説
当サイトではボックス内の接続問題（リングスリーブ、差込型コネクタ）について、以下の定型化したやり方で解説しています。- ボックス部から延びる各枝線の本数を確定する
- 電圧線（黒線）、接地線（白線）、スイッチ間の接続線の順で接続する
- 接続点ごとに適切なスリーブ／コネクタを選定する

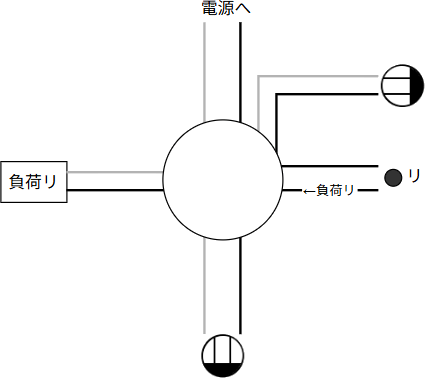

は以下のようになります。
- [左側] 負荷リのみなので2本です（スイッチから1本、接地線1本）。
[下/右上側] コンセント1つのみなので各2本です（電圧線1本、接地線1本）。
[右側] 単路スイッチ●リのみなので2本です（電圧線1本、負荷ヘに向かう1本）。
[上側] 電源側には分岐側とつながる負荷やスイッチがないので2本です（電圧線1本、接地線1本）。

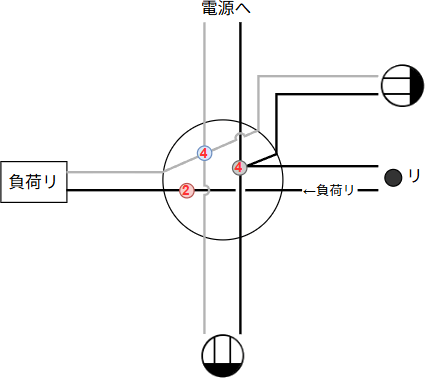

- 電圧線、接地線、スイッチ間を接続します。接続点の色は、黒：電圧線、青：接地線、赤：スイッチ間です。
- リングスリーブの種類と圧着マークの対応は下表のとおりです。線種は全て1.6mmです。2本が1つ、4本が2つなので、使用するのは小スリーブ3個（刻印：〇1、小2）です。
